Комбинированный трансформатор (американский коробчатый трансформатор)
Комбинированный трансформатор серии ZGS (американский трансформатор контейнерного типа) является трансформаторным и распределительным оборудованием, которым объединяют контроль высокого напряжения.
Описание
маркер
Введение в продукт
Особенности продукции
Комбинированный трансформатор серии ZGS (американский трансформатор контейнерного типа) является трансформаторным и распределительным оборудованием, которым объединяют контроль высокого напряжения, защитное оборудование, трансформаторное и распределительное оборудование, он помещает выключатель нагрузки высокого напряжения, предохранитель высокого давления в трансформаторное масло, масляный бак имеет полностью герметичную конструкцию с термометром масла, измерителем уровня масла, манометром, клапаном сброса давления, сливным клапаном и др. Продукция в целом отличается компактной конструкцией, малым объемом, легким весом и высокой комплектностью и пользуется популярностью у многих зарубежных клиентов.
Преимущество продукта
1. Низкая потеря, низкий уровень шума, низкое повышение температуры; сильная устойчивость к короткому замыканию, ударопрочность;
2. Полностью закрытая, полностью изолированная конструкция с сильной безопасностью;
3. Соединение высокого напряжения может использоваться как для кольцевой сети, так и для терминала, способ электроснабжения безопасен и надежен.
4. Разъемный кабельный наконечник, удобный и гибкий в эксплуатации.
5. Электрическая сеть 10кВ углубляется в центр нагрузки, уменьшает потери линии и повышает надежность электроснабжения.
Технические параметры
| Номер | Наименование | Единица измерения | Сторона высокого напряженияe | Трансформатор | Сторона низкого напряжения |
| 1 | Номинальное напряжение | kV | 10 | 0.4 | |
| 2 | Максимальное рабочее напряжение | kV | 12 | ||
| 3 | Номинальная емкость | kVA | 30~1600 | ||
| 4 | Номинальный ток | A | 5~630 | 50~4000 | |
| 5 | Кратковременный выдерживаемый ток | kA | 12.5，16，20 | 15~75 | |
| 6 | Номинальное кратковременное выдерживаемое время | s | 2 | 1 | |
| 7 | Пиковый выдерживаемый ток | kA | 20，31.5，40 | ||
| 8 | Выдерживаемое напряжение промышленной частоты | kV | 35 | Масляный трансформатор 35
Сухой трансформатор 35 |
5 |
| 9 | Выдерживаемое импульсное напряжение при грозовом разряде | kV | 75 | 75 | |
| 10 | Номинальный ток отключения плавкого предохранителя ограничения тока высокого напряжения | kA | 50 | ||
| 11 | Степень защиты | IP33 | Полное уплотнение | IP33 | |
| 12 | Номинальная частота | Hz | 50，60 | ||

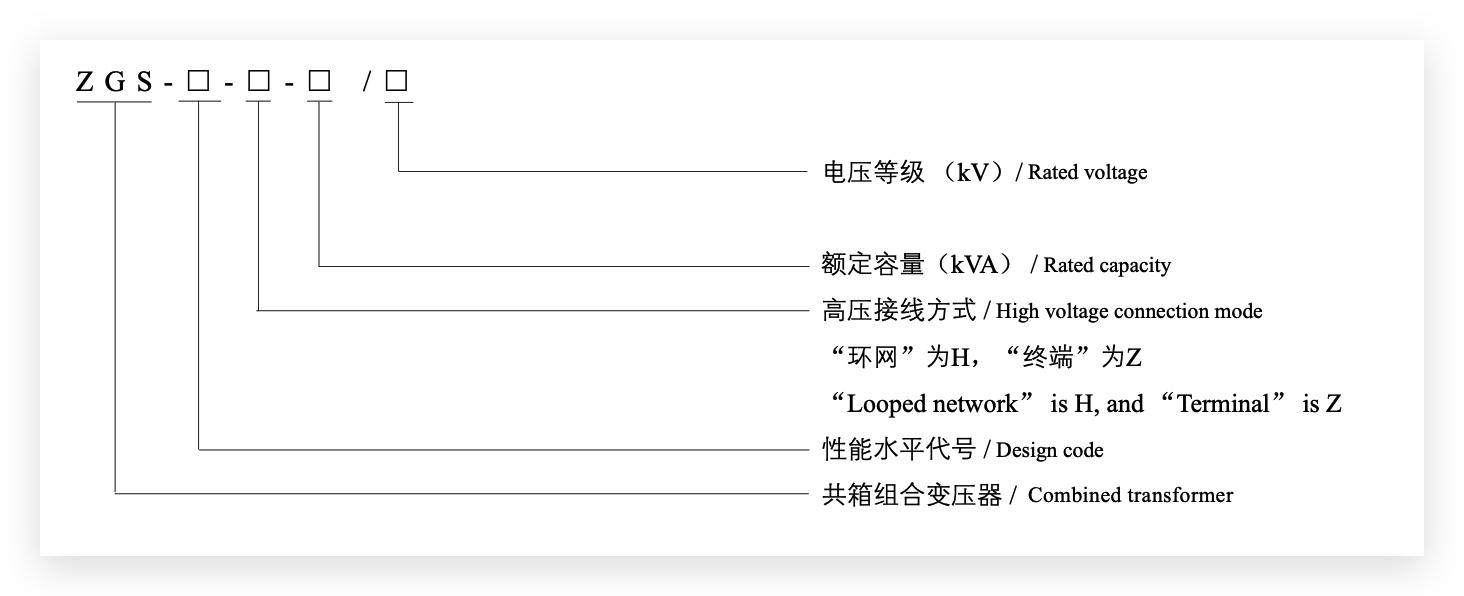

Тип и значение
