Продукция

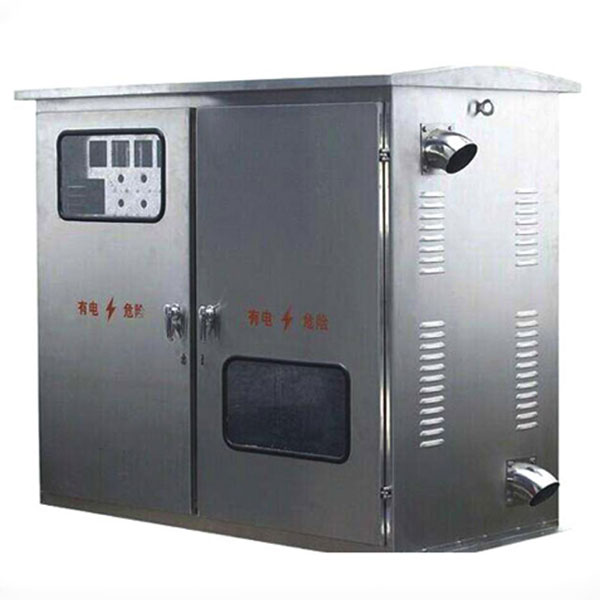

Коммутационный шкаф
Распределительный щит является важным оборудованием, соединяющим трансформатор с электрической системой пользователя. Он используется для защиты, управления и распределения электроэнергии, обеспечивая безопасность и стабильность её передачи.
Описание
маркер
Введение в продукт
Описание продукта и его особенности
Распределительный щит является важным оборудованием, соединяющим трансформатор с электрической системой пользователя. Он используется для защиты, управления и распределения электроэнергии, обеспечивая безопасность и стабильность её передачи.
Технические характеристики
♦ Электрические параметры
1. Номинальное напряжение: обычно 400 В (низковольтное распределение).
2. Номинальный ток: в зависимости от требований к нагрузке общие характеристики включают 100 А, 250 А, 400 А, 630 А и т. д.
3. Мощность короткого замыкания: характеристики автоматического выключателя распределительной коробки следует выбирать в соответствии с мощностью короткого замыкания распределительной системы, которая обычно составляет 30 кА или 50 кА.
4. Уровень защиты: обычно IP30 (внутри помещения) или IP65 (на открытом воздухе), с различными уровнями пыле- и водонепроницаемости.
5. Количество цепей: относится к количеству исходящих цепей в распределительной коробке, например, 4 цепи, 6 цепей, 12 цепей и т. д.
♦ Конструктивные параметры
1. Характеристики размеров: разработаны в соответствии с количеством цепей и методом установки, общие размеры варьируются от 500 мм × 400 мм × 200 мм до 1200 мм × 800 мм × 400 мм.
2. Способ установки: настенный, напольный или встраиваемый.
3. Материал коробки: холоднокатаная стальная пластина, нержавеющая сталь, алюминиевый сплав и т. д.
Использование и установка
♦ Обратите внимание на подключение проводов
1. Правильная прокладка проводов: строго следуйте электрической схеме при подключении, избегайте путаницы фаз и ошибок заземления.
2. Надежное заземление: убедитесь, что корпус надежно соединен с заземляющим проводом, сопротивление заземления обычно должно быть меньше 4 Ом.
3. Защита кабелей: все кабели, проходящие через корпус, должны быть снабжены защитной оболочкой, чтобы предотвратить повреждения или старение изоляции.
♦ Обслуживание в процессе эксплуатации
1. Регулярные проверки: проверяйте внутренности распределительного щита раз в полгода или год, очищайте от пыли, проверяйте, нет ли ослабленных соединений.
2. Замена поврежденных компонентов: своевременно заменяйте стареющие автоматические выключатели, предохранители или другие элементы.
3. Контроль температуры: во время работы обращайте внимание на нагрев клемм и шин, чтобы избежать аварий из-за перегрузки или ослабленных соединений.
♦ Меры предосторожности
1. Запрещена работа под напряжением: в неаварийных ситуациях нельзя открывать распределительный щит под напряжением.
2. Сбалансированная нагрузка: старайтесь равномерно распределять нагрузку между фазами, чтобы избежать перегрузки одной фазы, что может повлиять на работу трансформатора.
3. Четкая маркировка: все цепи и выключатели должны быть четко обозначены для удобства эксплуатации и обслуживания.
