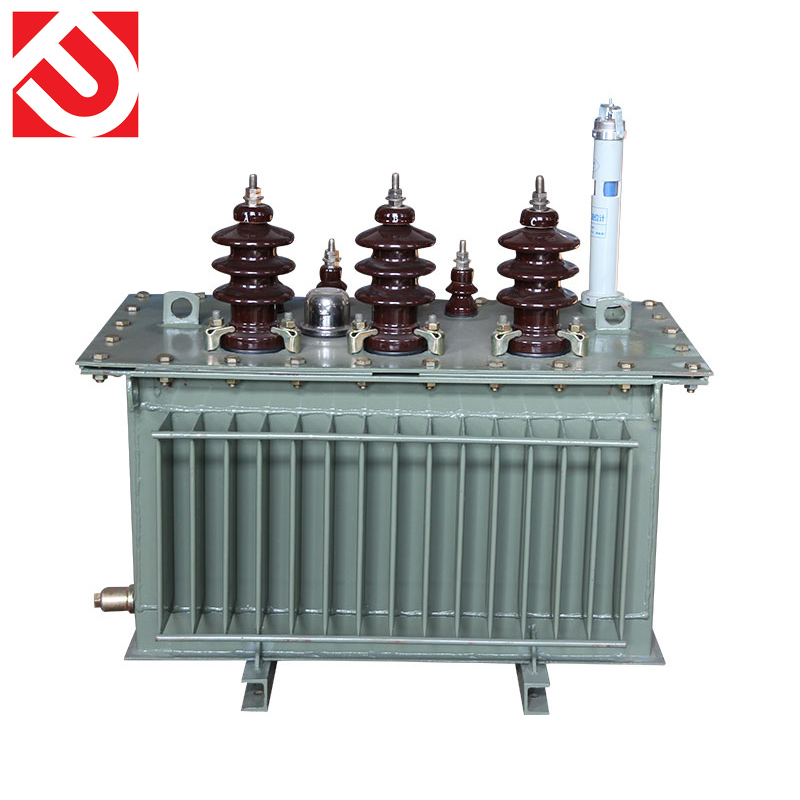

100 кВА S13 M Серия
Способ охлаждения: Масляное охлаждение с естественной циркуляцией (ONAN)
Описание
маркер
Введение в продукт
Способ охлаждения
Масляное охлаждение с естественной циркуляцией (ONAN)
Класс термостойкости изоляции
Класс A
Уровень изоляции
♦ Испытательное напряжение промышленной частоты
1. Высоковольтная сторона: 35 кВ
2. Низковольтная сторона: 0,5 кВ
♦ Испытание на грозовой импульс
1. Высоковольтная сторона: 75 кВ (пиковое значение)
2. Низковольтная сторона: 30 кВ (пиковое значение)
Типичные области применения
1. Модернизация сельских электрических сетей
2. Электроснабжение промышленных парков
3. Электроснабжение коммерческих зданий
4. Малые электростанции
| Емкостьтрансформатора(kVA) | Режим регулирования давления | высокое давление(kV) | Диапазон высоковольтных ответвлений（%） | Низкое напряжение(kV) | Обозначения групп сцепления | Потери на холостом ходу(kW) | Потеря нагрузки(kW) | Сопротивление короткого замыкания(％) | Ток холостого хода（%） |
| 30 | Без возбуждения | 6
6.3 |
±5％или ±2×2.5％ |
0.4 | Dyn11 Yyn0 |
0.08 | 0.63/0.60 | 4.0 | 1.5 |
| 50 | 0.1 | 0.91/0.87 | 1.3 | ||||||
| 63 | 0.11 | 1.09/1.04 | 1.2 | ||||||
| 80 | 0.13 | 1.31/1.25 | 1.2 | ||||||
| 100 | 0.15 | 1.58/1.50 | 1.1 | ||||||
| 125 | 0.17 | 1.89/1.8 | 1.1 | ||||||
| 160 | 0.2 | 2.31/2.2 | 1.0 | ||||||
| 200 | 0.24 | 2.73/2.6 | 1.0 | ||||||
| 250 | 0.29 | 3.20/3.05 | 0.9 | ||||||
| 315 | 0.34 | 3.83/3.65 | 0.9 | ||||||
| 400 | 0.41 | 4.52/4.30 | 0.8 | ||||||
| 500 | 0.48 | 5.41/5.15 | 0.8 | ||||||
| 630 | 0.57 | 6.20 | 4.5 | 0.6 | |||||
| 800 | 0.7 | 7.50 | 0.6 | ||||||
| 1000 | 0.83 | 10.3 | 0.6 | ||||||
| 1250 | 0.97 | 12 | 0.5 | ||||||
| 1600 | 1.17 | 14.5 | 0.5 | ||||||
| 2000 | 1.55 | 18.3 | 5.0 | 0.4 | |||||
| 2500 | 1.83 | 21.2 | 0.4 |
Примечание: Для трансформаторов с номинальной мощностью 500 кВА и ниже значение потерь нагрузки выше косой черты в таблице применимо к группе связи Dyn11, а значение потерь нагрузки ниже линии линейного изменения применимо к группе связи Yyn0.
